Настройка Mikrotik-crs326 як комутатора для багатьх влан

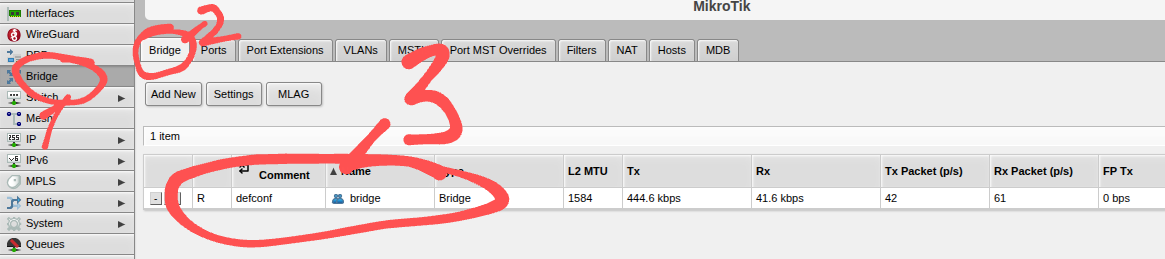

• 1. Для початку ідемо в меню "Bridge"
  2. Вкладка "Bridge"
  3. Обираємо дефолтний брідж, ну або створюємо новий якщо немає за замовчуванням


  Скрин 1

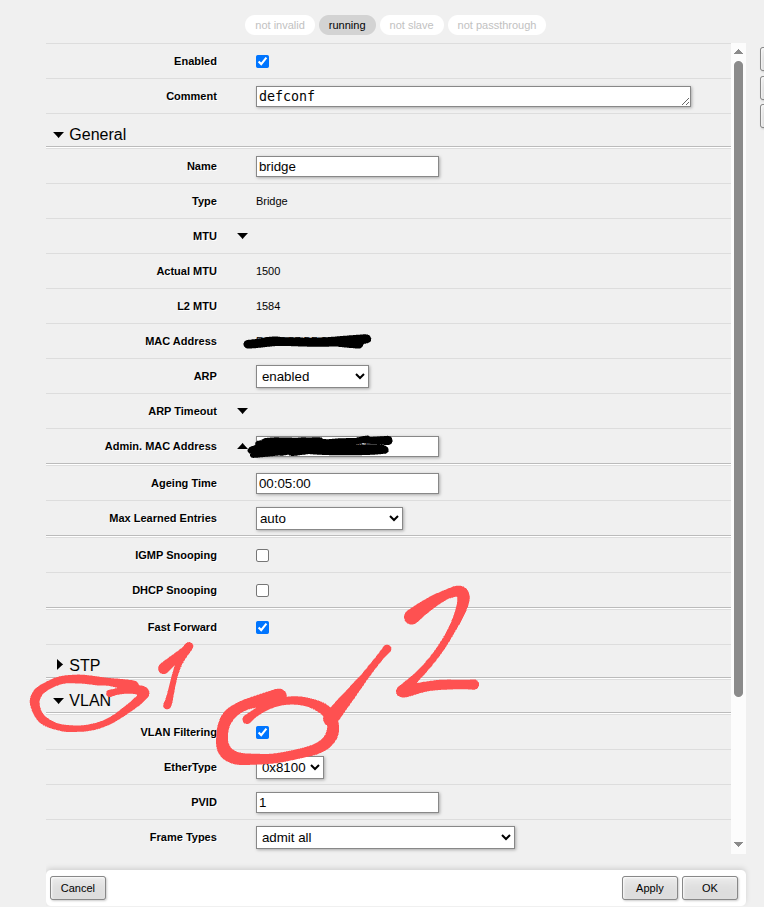

• 1. Відкриваємо пункт "VLAN"
  2. Ставимо галочку навпроти "VLAN Filtering" (ця функція якраз і створена для того, щоб одні влани не влазили в інші)


  Скрин 2

• 1. Меню "Bridge"
  2. Заходимо в вкладку "VLANs"
  3. Жмемо "Add New" (якщо потрібно додати новий пункт). Або при необхідності зміни портів в влані відкриваємо наявні налаштування необхідного влан


  Скрин 3

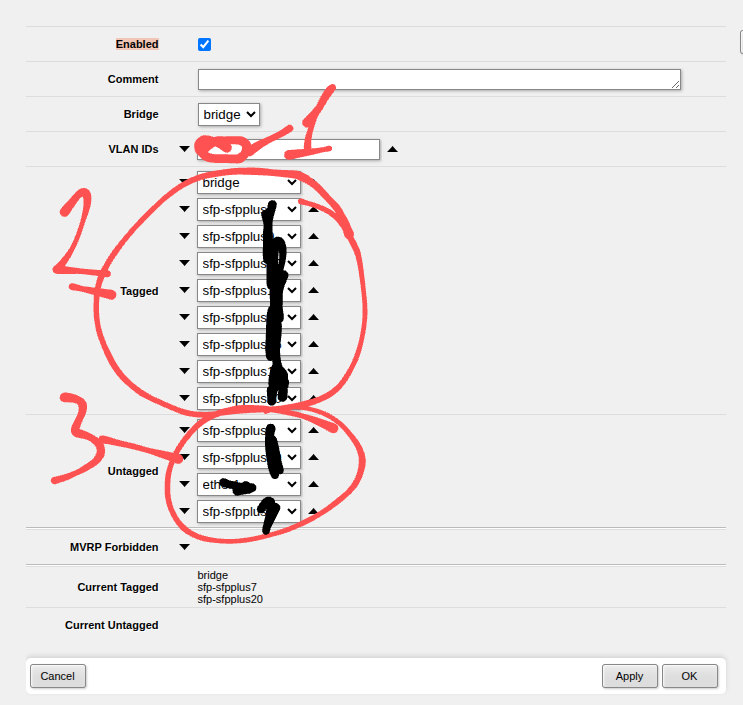

• 1. Вписуємо необхідний нам "VLAN IDs"
  2. В пункті "Tagged" обираємо теговані порти (транкові) Обовязково також обираємо наш брідж!!! Якщо цьому влану потрібно тільки в транку гуляти, то на цьому пункті налаштування завершені.
  3. В пункті "Untagged" обираємо нетеговані (аксесс) порти в цьому влані Після цього обовязково переходимо до наступних етапів налаштування, оскільки без них не буде номально працювати аксесс порт


  Скрин 4

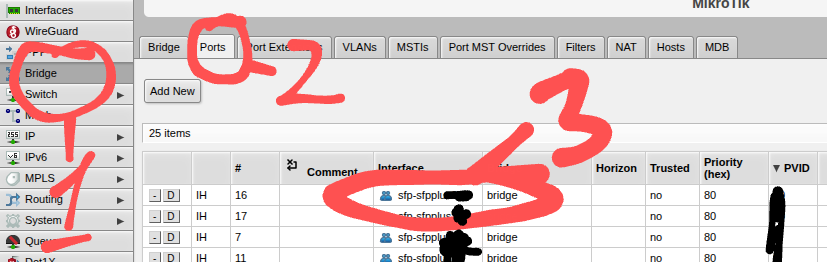

• 1. Меню "Bridge"
  2. Вкладка "Ports"
  3. Обираємо для редагування необхідний нам порт (або якщо немає дефоллтних налаштуваннь: створюємо свій)


  Скрин 5

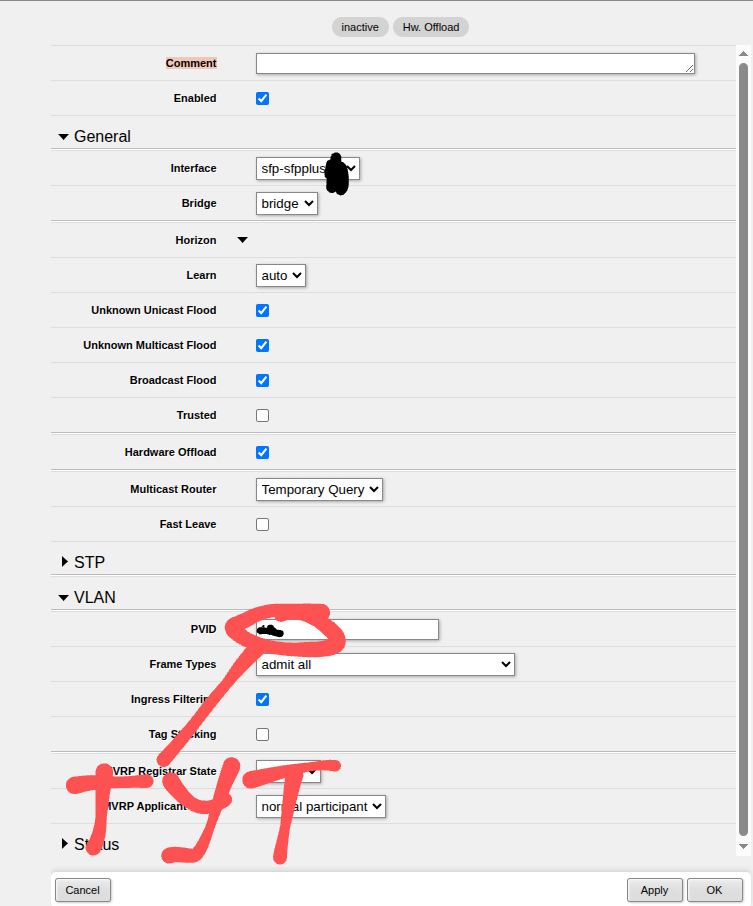

• 1. Туточки обираємо "VLAN" і вписуємо наш "PVID", тобто номер влана, для того щоб правильно працював аксесс порт


  Скрин 6
