Налаштування комутатора мікротік під swith_OS

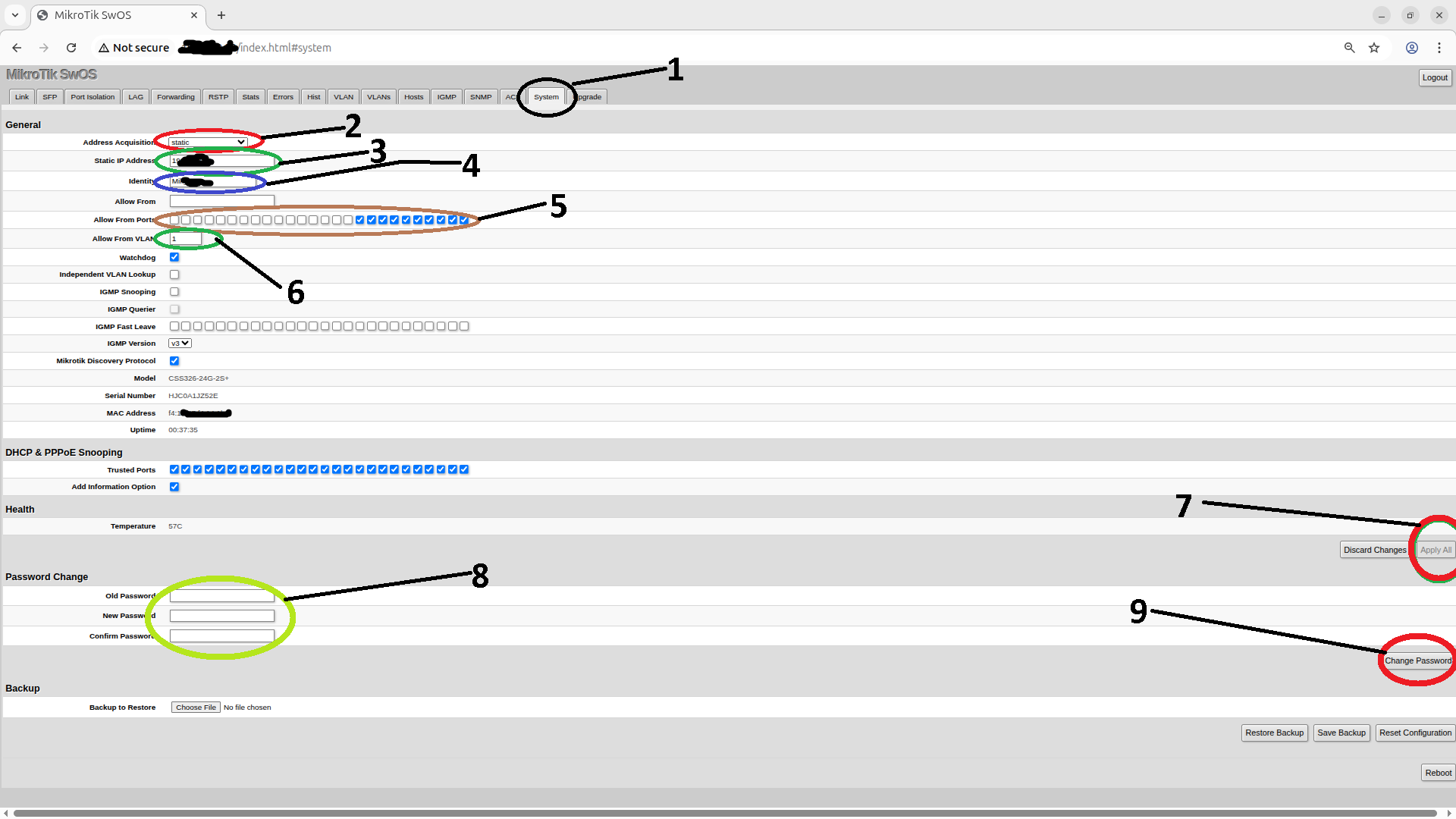

• 1. Першим ділом ідемо по дефолтному ІП через веб до налаштувань у вкладку "System"
  2. В пункті "Address Acquisition" встановлюємо статику
  3. В пункті "Static IP Address" встановлюємо необхідну нам статичну адресу
  4. В пункті "Identity" встановлюємо ім'я комутатора
  5. В пункті "Allow From Ports" вимикаємо доступ до комутатора в тих портах, які не використовуються для управління (це для безпеки)
  6. В пункті "Allow From VLAN" встановлюємо свій влан, на якому буде працювати управління
  7. Не забуваємо зберегти зміни в данному меню натиснувши "Apply All"
  8. Змінюємо пароль
  9. Зберігаємо зміни в меню паролів


  Скрин 1

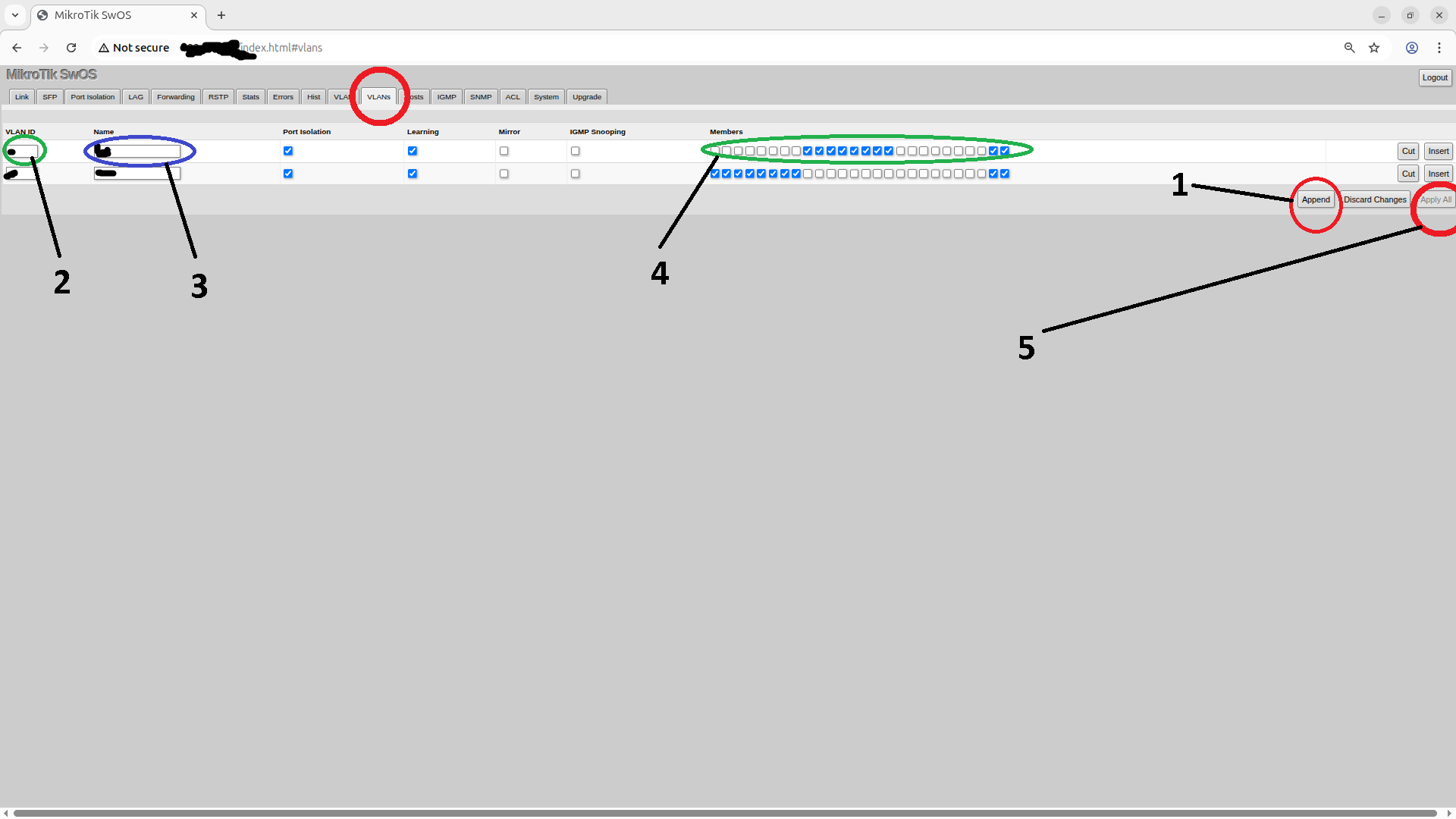

• Відкриваємо пункт "VLANs"
  1. Для доддавання вланів натискаємо "Append"
  2. В пункті "VLAN ID" вводимо номер влану
  3. В пункті "Name" вводимо назву влану
  4. В пункті "VLAN ID" вводимо номер влану
  5. В пункті "Members" встановлюємо на яких портах буде цей влан (що теговані, що аксесс)
  6. Зберігаємо зміни натискаючи "Apply All"


  Скрин 2

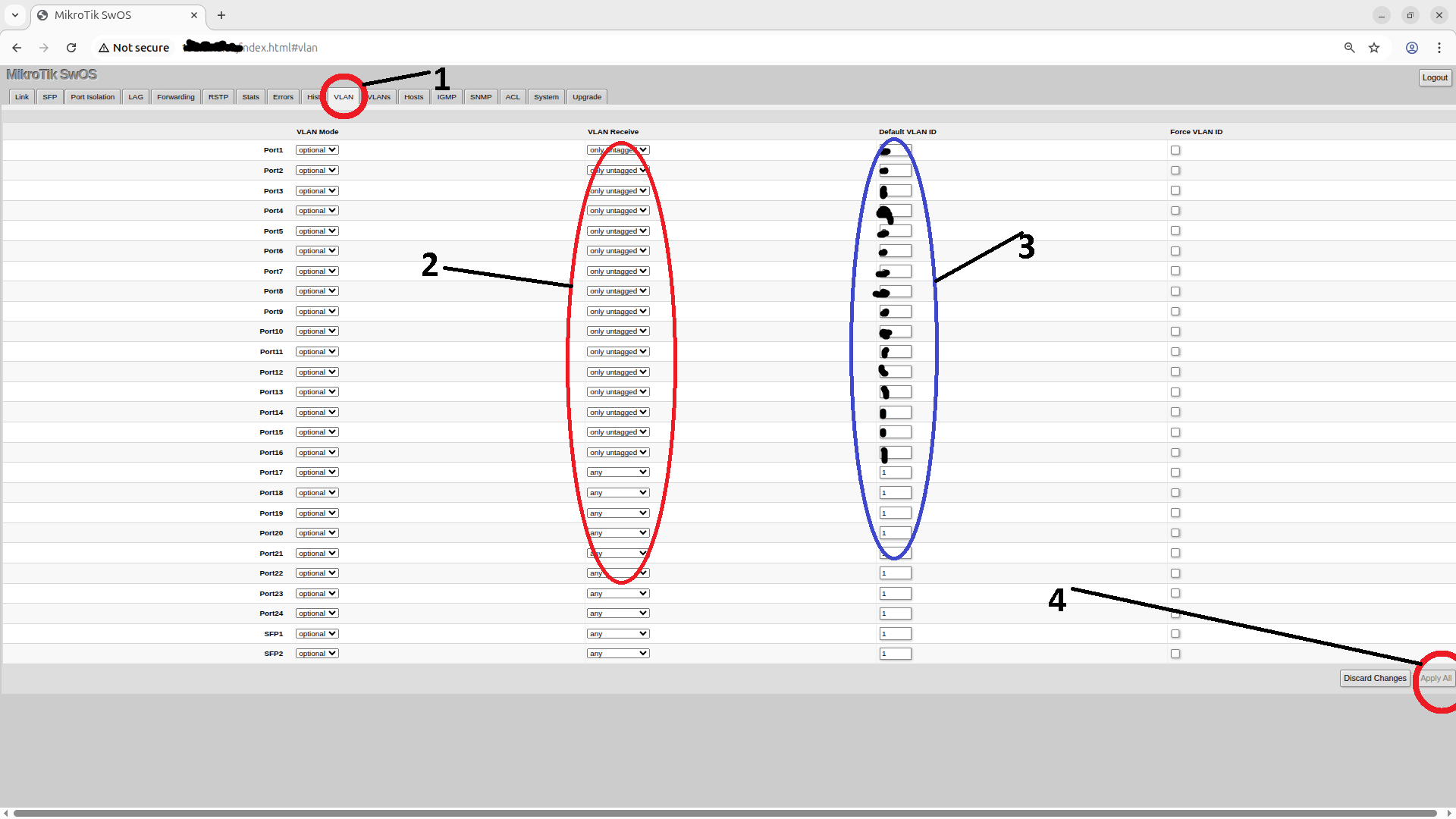

• 1. Переходимо в вкладку "VLAN"
  2. В стовпчику "VLAN Receive" навпроти необхідних портів встановлюємо режим пропуску пакетів, теговані, або аксесс
  3. Якщо порт має бути не тегований (тобто аксесс) то потрібно в ствпчику "Default VLAN ID" встановити необхідний номер влану
  4. Звісно не забуваємо зберігати зміни натиснувши "Apply All"


  Скрин 3

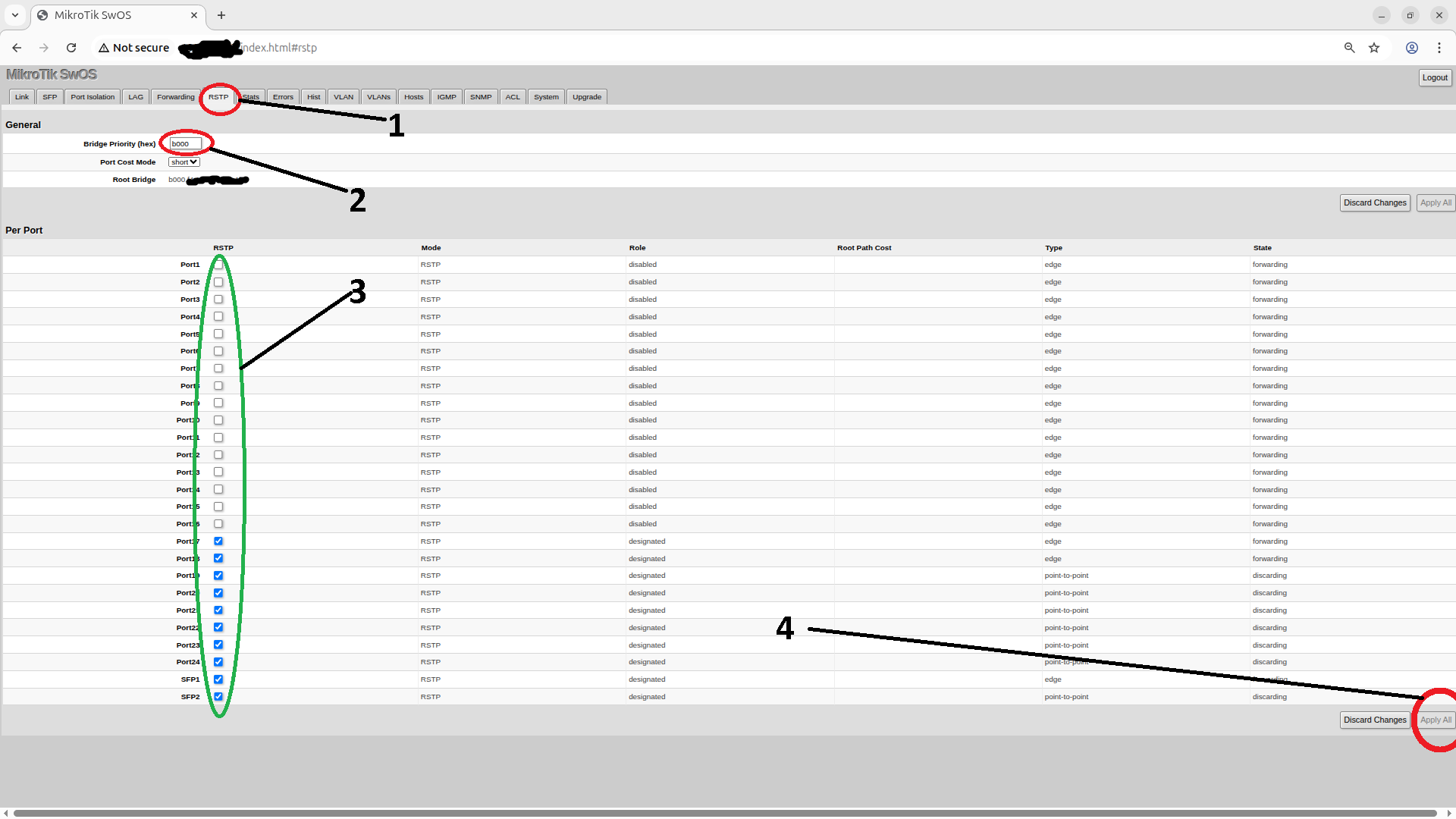

• 1. Ідемо в вкладку "RSTP"
  2. В пункті "Bridge Priority (hex)" встановлюємо приорітет СТП
  3. В стовпці "Untagged" знімаємо "галочки" на аксесс портах, або тих, які не мають використовуватись в СТП
  4. Зберігаємо зміни натиснувши "Apply All"


  Скрин 4
