VLAN ES3124

Настройка VLAN на Zyxel ES-3124

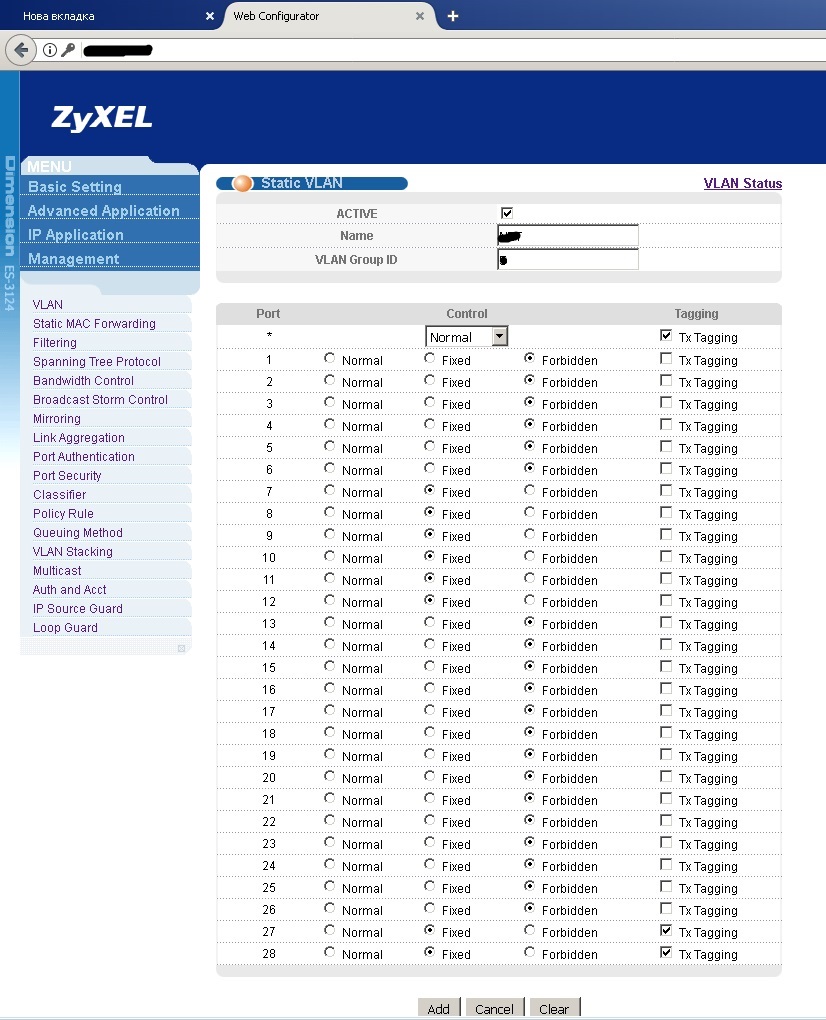

В этом коммутаторе слегка "забавное" настраивание вланов, а именно: идем в "advanced application" затем "vlan" и потом в "static vlan" где ставим галку напротив "active" пишем от балды имя влану в поле "name" а в поле "vlan groupe id"ставим необходимый номер влана и самое "веселое", выбираем галки напротив необходимых нам портов, пожалуй опишу с конца, "TX tagging" это означает тегированый порт, "forbiden"- запрещенный, аналог "not member в длинк, "fixed"- это как раз то, что там нужно выбрать дабы влан работал на n-ном порту

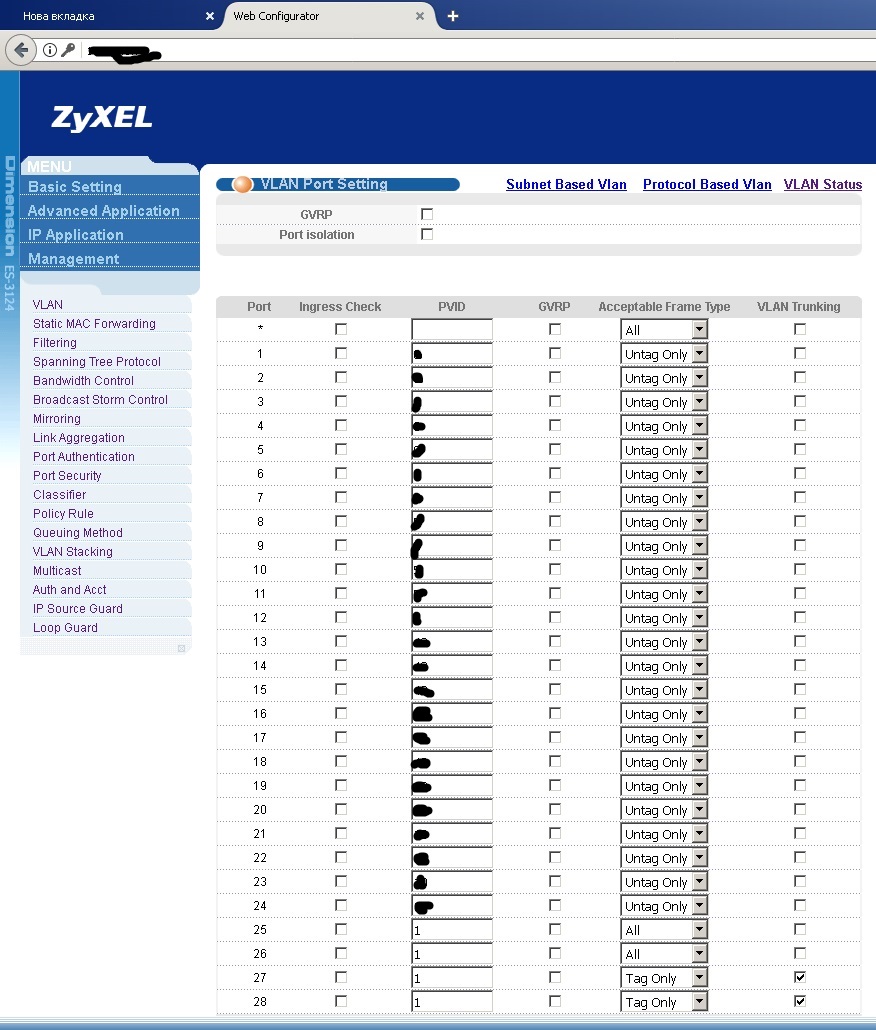

Переходим в пункт "vlan port setting" и повторно объясняем коммутатору что мы хотим видеть на тех или иных портах (иначе просто не будет работать), а конкретнее: в столбце "PVID" вбиваем номер влана, где должен гулять нетегированый трафик, а в столбике "Acceptable Frame Type" повторно указываем ему, что действительно хотим видить там нетегированый трафик выбрав "Untag Only".
Для теггированых портов тоже нужно еще разок рассказать железке, что мы хотим видеть, а именно в трудно выговариваемом столбце "Acceptable Frame Type" выбрать "Tag only", а в столбце "Vlan trunking" окончательно утвердить свое желание поставив галку. ну и не забыть сохранится после действий.
