Для начала пару слов о данном чудном протоколе, именно с помощью него мы можем страшно тупить ой, простите создавать логические и физические петли не волнуясь что ляжет вся наша сеть и частенько и соседние узлы сети.

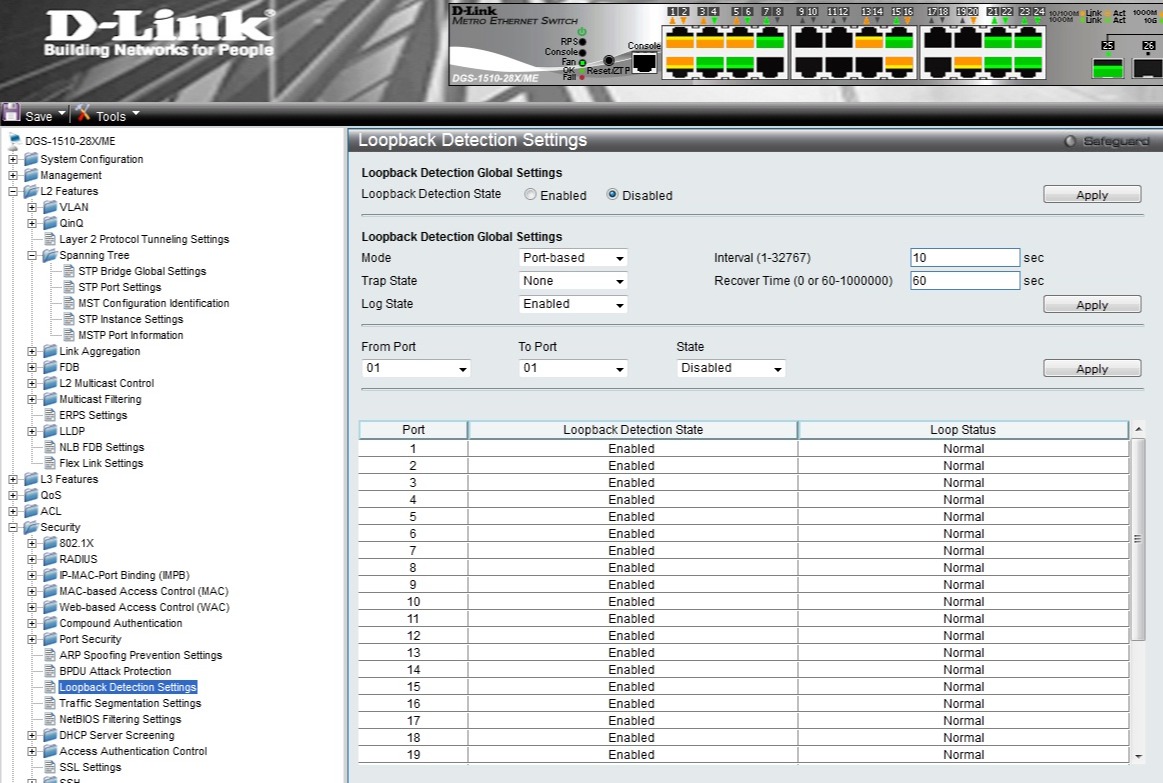

Так воть, данное чудо инженерной мысли на коммутаторе D-Link не включено по умолчанию, суть его действия заключется в отбрасывании приходящих дублей пакетов, тем самым позволяет в случае аварии одной из линий привязок автоматически перекинуть трафик на другую линию являющуюся резервной. Вообщем одни плюсы, а учитывая то, что сей протокол чуть улучшили, году так в 2001 (именно на столько мы отстаем) настройку его мы и разберем поскольку он перебрасывает трафик за более короткий период. Да, и еще момент, этот протокол не будет работаь совместно с LoopDetect на одном и том же порту. Итак, дабы не упасть лицом в грязь заходим по порядку:

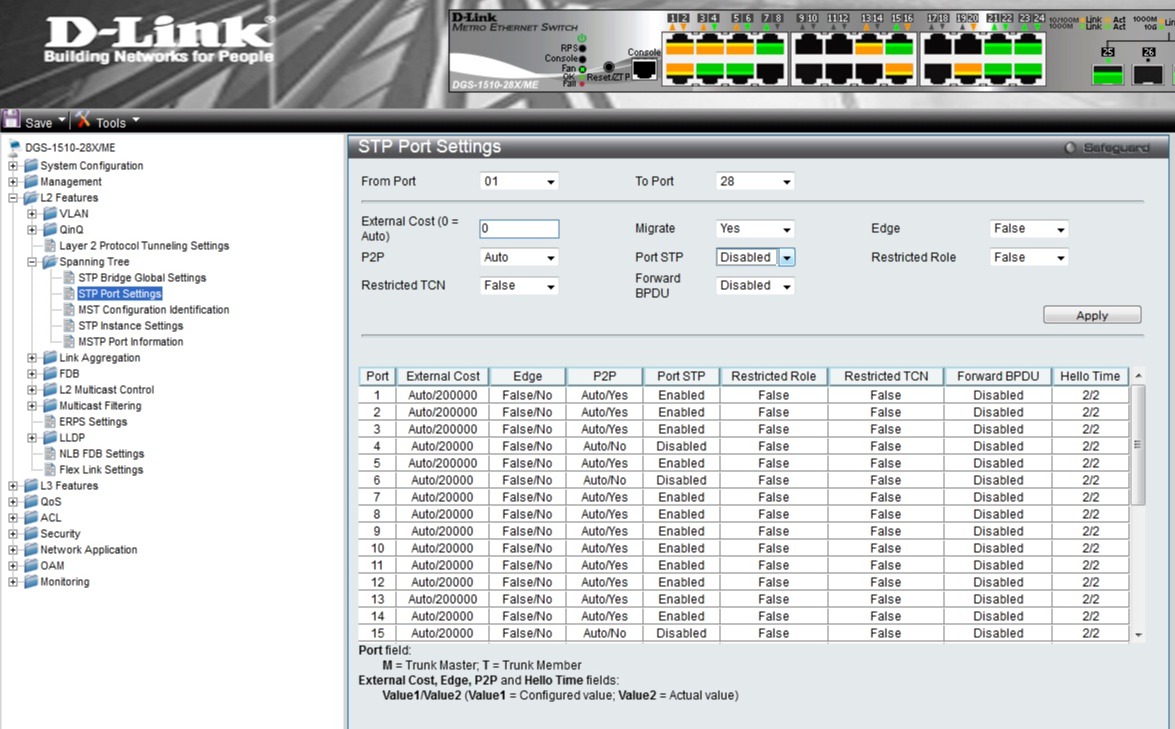

L2 Features-->Spanning Tree--> STP Port Settings
Тут выбираем все порты в полях From Port от 01 в поле To Port до 28, затем в пункте Port STP выбираем Disabled и нажимаем Apply. Это сделано для того, чтоб когда мы включим глобально протокол STP(RSTP) коммутатор не начал панически перестраивать всю топологию на всех портах, лучше мы аккуратно поднимем их после.
Вот и настал тот долгожданный час когда включается долгожданный протокол, а порядок таков:

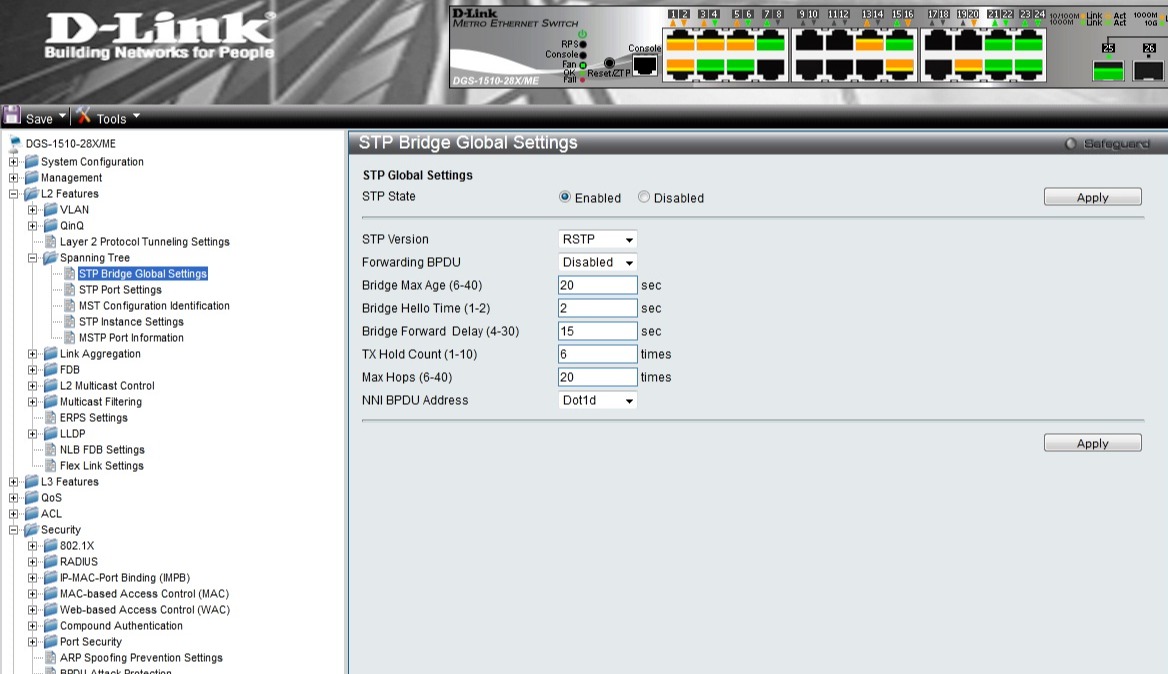

L2 Features-->Spanning Tree-->STP Bridge Global Settings
И в пункте STP State включаем Enabled, проверяем STP Version, чтоб на всех коммутаторах был одинковый, в нашем варианте RSTP. Применяем настройки нажав Apply, тут D-Link ругнеться что перезапустит порты.
Затем идем включать STP на необходимых нам портах, по примеру как мы отключали их (пункт 1 статьи) только вместо этого необходимо в Port STP установить значение Enabled. Также есть небольгое примечание, установленное опытным путем, при установке пункта Restricted role в состояние True, на текущем порту, что устанавливаем, не может быть назначено root порт, и устанавливается в состояние альтернативного порта.
Теперь перейдем к более интелектуальной настройке MSTP, а для сего:
L2 Features-->Spanning Tree-->STP Bridge Global Settings
И в пункте STP Version устанавливаю вариант MSTP. Применяем настройки нажав Apply, тут D-Link ругнеться что перезапустит порты.

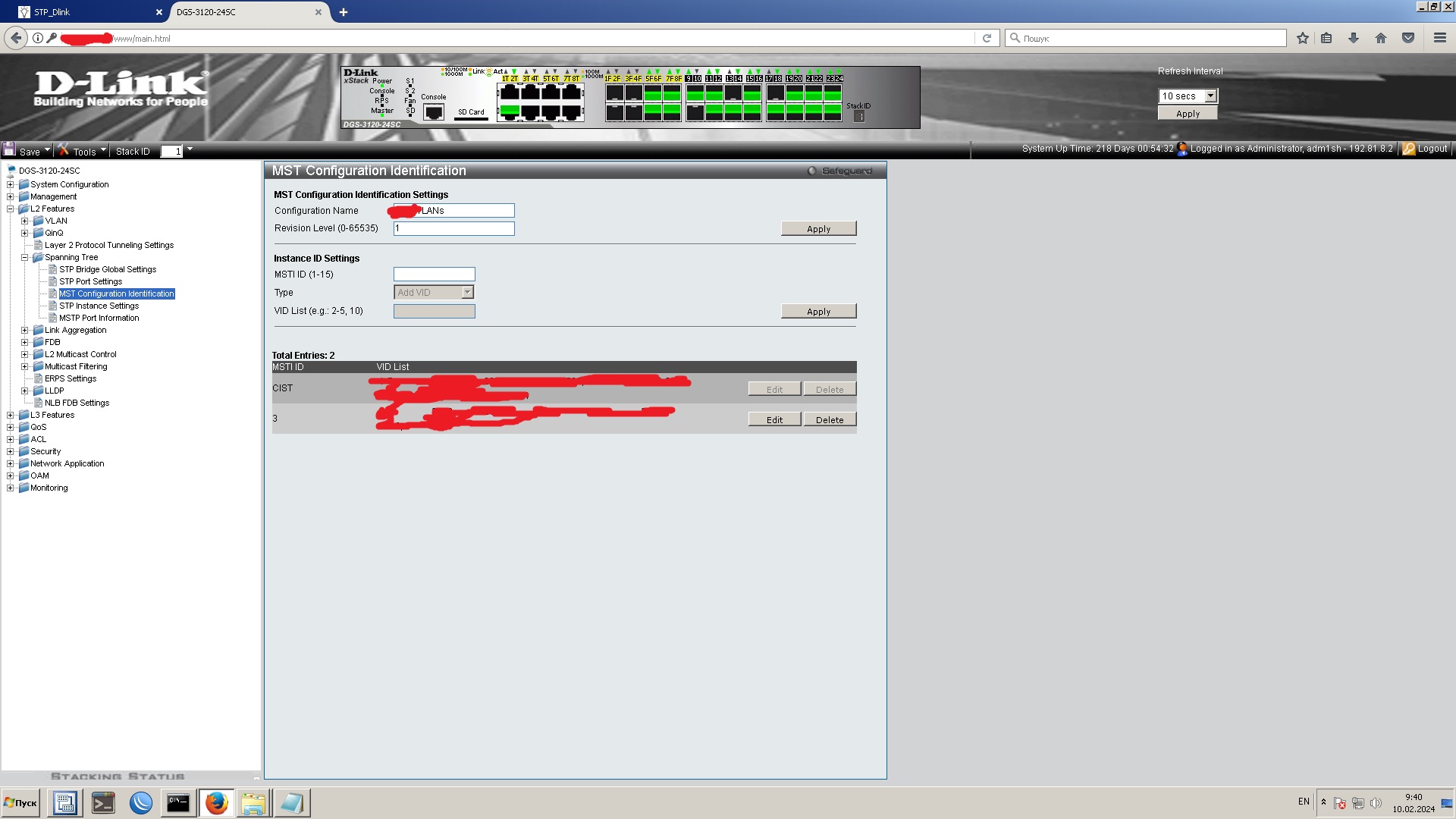

Затем идем изменять конфигурацию в пункте MST Configuration Identification в поле Configuration Name устанавливаем название (для всех устройств в которых будет ходить МСТП должно быть одинаковое, затем в пункте Revision Level устанавливаем номер региона, аналогично должен быть одинаковый в тех коммутаторах, в которых будет ходить данный МСТП, далее в пункте MSTI ID (1-15) устанавлиаем номер инстанции и добавляем необходимые нам вланы в пункте VID List, тут же и можно удалить.
Для установки приоритета идем в меню STP Instance Setting где и устанавливаем приоритет для необходимой инстанции (чем ниже цифра, тем выше приоритет)
